Самостоятельная настройка спутниковой антенны Триколор требует точности и соблюдения технических параметров. Рассмотрим пошаговую инструкцию для правильного позиционирования антенны.
Содержание
Необходимое оборудование
| Спутниковая антенна | Офсетная 55-60 см для Eutelsat 36A/B |
| Конвертер | Ku-диапазона с линейной поляризацией |
| Ресивер | Активный приемник Триколор |
| Кабель | Коаксиальный 75 Ом |
Параметры спутника
- Спутник: Eutelsat 36A/B
- Орбитальная позиция: 36° в.д.
- Транспондер: 12226 МГц (H, 27500, 3/4)
- Стандарт: DVB-S2
Пошаговая настройка антенны
- Соберите антенну согласно инструкции
- Установите примерный азимут (по компасу)
- Выставьте угол места (зависит от региона)
- Подключите кабель к конвертеру и ресиверу
- Включите режим ручного поиска на ресивере
- Медленно поворачивайте антенну по горизонтали

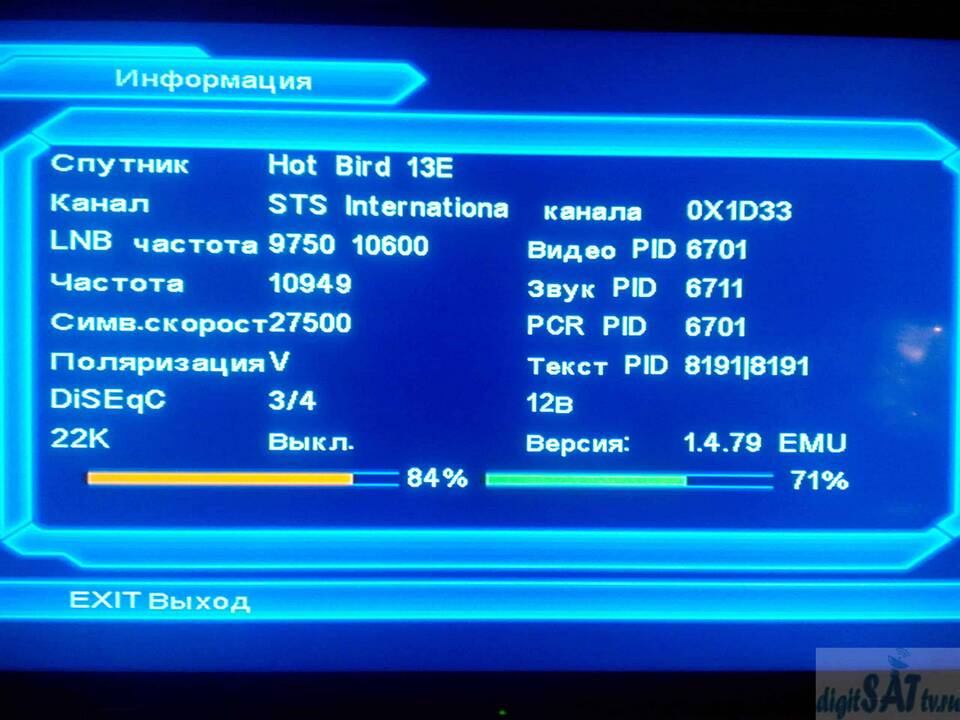

- Добейтесь уровня сигнала не менее 70%
Углы наклона для основных городов
| Москва | Азимут: 145° | Угол места: 27° |
| Санкт-Петербург | Азимут: 139° | Угол места: 23° |
| Екатеринбург | Азимут: 156° | Угол места: 21° |
| Новосибирск | Азимут: 168° | Угол места: 17° |
Точная настройка сигнала
- Используйте спутниковый измеритель для точности
- Проверьте отсутствие препятствий на линии спутника
- Затяните крепежные болты после настройки
- Защитите кабель от влаги и повреждений
Важно:
После успешной настройки антенны выполните автоматический поиск каналов через меню ресивера. Для точного расчета углов установки в вашем регионе воспользуйтесь специализированными онлайн-калькуляторами.
